Подвесной плоский кабель типа ОКП (С2.5) ПТ

Кабель марки ОКП (с2.5) ПТ предназначен для подвешивания на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, по внешним фасадам зданий, а также для прокладки в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, туннелях. Кабель соответствует нормативным документам:

ГОСТ МЭК 60794-1-1-2002, ГОСТ МЭК 60794-3-2002, ГСТУ 45.019-2001, ГОСТ 18690-82

Подвесной плоский кабель типа ОКП (С2.5) ПТ

КАТАЛОЖНЫЙ НОМЕР КОЛИЧЕСТВО ВОЛОКОН
ОКП(с2.5)ПТ-08 8
ОКП(с2.5)ПТ-12 12
ОКП(с2.5)ПТ-16 16
ОКП(с2.5)ПТ-24 24

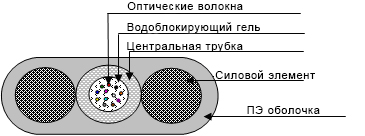

Конструкция кабеля в разрезе



Подвесной плоский кабель типа окп (с1) пт-х волокон

Оптическое волокно:
Одномодовое типа G.652 D + G.657.A1
8-24 волокна
Центральная трубка заполнена гелем
Цветовое кодирование в соответствии с TIA / EIA 598 B

Поверхностная оболочка:
Черный УФ и влажно прочный полиэтилен (PE)
Последовательная метрическая маркировка

Свойства:
Центральная трубка армированная двумя стеклопластиковыми прутками обеспечивает хорошую защиту волокна от продольной нагрузки.

Температура:
Монтажа -20 ° C to + 50 ° C
Эксплуатации -40 ° C to + 60 ° C

Минимальная радиус сгиба
60 мм — в процессе монтажа
90 мм — в процессе эксплуатации

Максимальная нагрузка раздавливания
400 Н / см
Максимальное растягивающее нагрузки
2500 H
Механические свойства:
Максимальное расстояние между опорами подвеса — 120 м
Максимальное провисание — 2%
Вес кабеля — 38 кг / км
Размеры кабеля — 4.5 × 7.7 мм
Кабельная длина
На барабане — от 1.5 до 4 км
На катушке — от 1.5 до 2 км
