Кабель марки ОКЗ (б) М-Х * Y предназначен для прокладки ручным и механизированным способами в грунтах всех категорий с низкой, средней и высокой коррозионной агрессивностью, в том числе зараженных грызунами, кроме подверженных мерзлотным деформациям. Также возможна прокладка в кабельной канализации, трубах, блоках, коллекторах и т.д. при опасности повреждения грызунами. Кабель соответствует нормативным документам:
ГОСТ МЭК 60794-1-1-2002, ГОСТ МЭК 60794-3-2002, ГОСТ 45.019-2001, ГОСТ 18690-82.
| КАТАЛОЖНЫЙ НОМЕР | КОЛИЧЕСТВО ВОЛОКОН | ДИАМЕТР КАБЕЛЯ (ММ) | ВЕС КАБЕЛЯ (КГ) |
|---|---|---|---|
| ОКЗ(б)М-0104 | 4 | 10.4 | 101.7 |
| ОКЗ(б)М-0204 | 8 | 10.4 | 102.5 |
| ОКЗ(б)М-0404 | 16 | 10.4 | 108.1 |
| ОКЗ(б)М-0604 | 24 | 10.4 | 114.0 |
| ОКЗ(б)М-0606 | 36 | 10.4 | 114.3 |
| ОКЗ(б)М-0608 | 48 | 10.4 | 109.1 |
| ОКЗ(б)М-0612 | 72 | 10.4 | 118.0 |
| ОКЗ(б)М-0808 | 64 | 11.5 | 133.8 |
| ОКЗ(б)М-0812 | 96 | 11.5 | 136.0 |

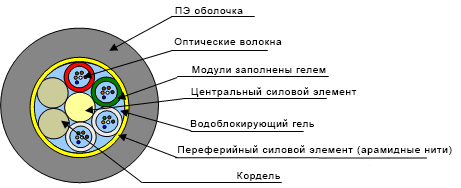

Конструкция кабеля в разрезе
Оптическое волокно:
Одномодовое типа G.652 D
4-96 волокон
Модули заполнены гелем
Цветовое кодирование в соответствии с IEC 60304
Поверхностная оболочка:
Черный УФ * и влажно устойчивый полиэтилен (PE)
Последовательная метрическая маркировка
Свойства:
Центральный силовой элемент (стеклопластиковый пруток) обеспечивает надежную защиту кабеля от продольного нагрузки
Броня из гофрированной стали обеспечивает защиту модулей с волокнами
Модули: 1й модуль — красного цвету, 2й — зеленого, следующие — не окрашенные, счет модулей по часовой стрелке.
Кордель (пластиковый кабель) використовееться для заполнения кабельной конструкции в случае, когда в кабеле менее 96 волокон
Температура:
монтажа -5 ° C до + 60 ° C
эксплуатации -40 ° C до + 70 ° C
* УФ — ультрафиолет
Минимальный радиус изгиба
15 номинальных диаметров кабеля
Допустимое усилие на раздавливание
300 Н / см
Допустимое усилие на продольное растяжение
2000 Н
Механические свойства:
Смотрите таблицу
Кабельная длина — от 2 до 4 км на барабане
Где приобрести подземный бронированный модульный кабель типа ОКЗ (Б) М-Х * Y?
Купить кабель Вы можете через сайт наших партнеров — utexua.com
Или на портале Prom.ua
