Кабели марки ОКП8 (2,7) М предназначены для подвешивания на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки в кабельной канализации, в трубах, в блоках, в туннелях, в коллекторах , по мостам и эстакадам.
| КАТАЛОЖНЫЙ НОМЕР | КОЛИЧЕСТВО ВОЛОКОН | РАЗМЕРЫ КАБЕЛЯ (ММ) | ВЕС КАБЕЛЯ (КГ) |
|---|---|---|---|
| ОКП8(2.7)М-0104 | 4 | 8.4х15.7 | 104 |
| ОКП8(2.7)М-0204 | 8 | 8.4х15.7 | 105 |
| ОКП8(2.7)М-0304 | 12 | 8.4х15.7 | 105 |
| ОКП8(2.7)М-0404 | 16 | 8.4х15.7 | 105 |
| ОКП8(2.7)М-0604 | 24 | 8.4х15.7 | 112 |
| ОКП8(2.7)М-0606 | 36 | 8.4х15.7 | 115 |
| ОКП8(2.7)М-0608 | 48 | 8.4х15.7 | 116 |
| ОКП8(2.7)М-0808 | 64 | 9.7х17.0 | 125 |
| ОКП8(2.7)М-0812 | 96 | 9.8х17.4 | 128 |

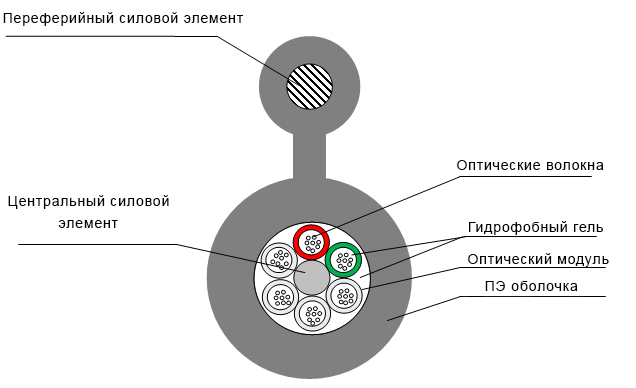

Конструкция кабеля в разрезе
Оптическое волокно:
Одномодовое типа G.652 D
4 — 96 волокон
Оптические модули заполнены гелем
Цветовое кодирование в соответствии с IEC 60304
Поверхностная оболочка:
Черный УФ * и влагостойкий полиэтилен (РЕ)
Последовательная метрическая маркировка
Свойства:
Силовой элемент — металлический трос
Температура:
монтажа -20 ° C до + 50 ° C
эксплуатации -40 ° C до + 60 ° C
Минимальный радиус изгиба:
80 мм при монтаже
100 мм в процессе эксплуатации
* УФ — ультрафиолет
Допустимое усилие на продольное растяжение:
2700 H
Механические свойства:
Максимальное расстояние между опорами подвеса — 70 м
Максимальное провисание — 2%
Вес кабеля — смотри таблицу
Размеры кабеля — смотри таблицу
Длина кабеля — от 2 до 4 км на барабане
