Кабель гибкий модульный типа ОКУ (С2) МГ-ДП-X*Y

Кабель марки ОКУ (с2) МГ-ДП-X * Y предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, туннелях, коллекторах, по мостам и эстакадам, между зданиями и сооружениями.

КАТАЛОЖНЫЙ НОМЕР КОЛИЧЕСТВО ВОЛОКОН ВЕС КАБЕЛЯ (КГ)
ОКУ(с2)МГ-ДП-0102 2 90.99
ОКУ(с2)МГ-ДП-0202 4 85.94
ОКУ(с2)МГ-ДП-0204 8 86.06
ОКУ(с2)МГ-ДП-0206 12 86.25
ОКУ(с2)МГ-ДП-0204 16 86.48
ОКУ(с2)МГ-ДП-0212 24 86.83
ОКУ(с2)МГ-ДП-0408 32 119.48
ОКУ(с2)МГ-ДП-0312 36 119.49
ОКУ(с2)МГ-ДП-0412 48 119.77

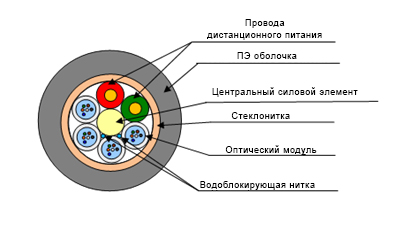

Конструкция кабеля в разрезе

Кабель гибкий модульный типа ОКУ (С2) МГ-ДП-X*Y

Оптическое волокно:

Одномодовое типа G.652 D
2-48 волокон
Модули заполнены гелем
Цветовое кодирование в соответствии с IEC 60304

Поверхностная оболочка:

Черный УФ * и влагоустойчивый полиэтилен (PE)
Последовательная метрическая маркировка

Свойства:

Центральный силовой элемент (стеклопластиковый пруток) обеспечивает надежную защиту кабеля
Модули: 1й модуль — красного цвету, 2й — зеленого, следующие — не окрашенные, счет модулей по часовой стрелке.
Кордель (пластиковый кабель) використовееться для заполнения кабельной конструкции в случае, когда в кабеле менее 24 волокон.
Гибкий, облегченный
Наличие медных проводов для дистанционного питания

Температура:
монтажа -5 ° C до + 50 ° C

эксплуатации -40 ° C до + 60 ° C

* УФ — ультрафиолет

Минимальный радиус изгиба
15 номинальных диаметров кабеля

Допустимое усилие на раздавливание
300 Н / см

Допустимое усилие на продольное растяжение
2000 H

Механические свойства:

Диаметр кабеля — 9.3-10,6 мм
Вес — смотри таблицу
Кабельная длина — от 2 до 4 км на барабане
