Кабель гибкий модульный типа ОКУ (С2) МГ-X*Y

Кабель марки ОКУ (с2) МГ-X*Y предназначен для воздушной прокладки, по столбам, между зданиями, сооружениями и по фасадам зданий, в кабельной канализации, трубах, лотках, блоках, туннелях, коллекторах, по мостам и эстакадам.

КАТАЛОЖНЫЙ НОМЕР КОЛИЧЕСТВО ВОЛОКОН ВЕС КАБЕЛЯ (КГ)
ОКУ(с2)МГ-0104 4 70.35
ОКУ(с2)МГ-0204 8 70.77
ОКУ(с2)МГ-0304 12 71.14
ОКУ(с2)МГ-0404 16 71.51
ОКУ(с2)МГ-0604 24 71.62
ОКУ(с2)МГ-0408 32 72.14
ОКУ(с2)МГ-0606 36 72.62
ОКУ(с2)МГ-0608 48 73.43
ОКУ(с2)МГ-0808 64 84.75
ОКУ(с2)МГ-0812 96 91.64

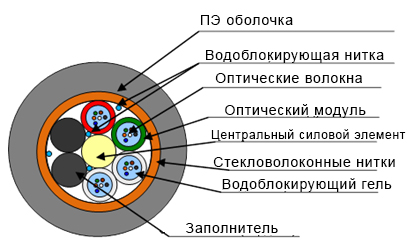

Конструкция кабеля в разрезе

Кабель гибкий модульный типа ОКУ (С2) МГ-X*Y

Оптическое волокно:

Одномодовое типа G.652 D
4-96 волокон
Модули заполнены гелем
Цветовое кодирование в соответствии с IEC 60304

Поверхностная оболочка:

Черный УФ * и влажно устойчивый полиэтилен (PE)
Последовательная метрическая маркировка

Свойства:

Центральный силовой элемент (стеклопластиковый пруток) обеспечивает надежную защиту кабеля
Модули: 1й модуль — красного цвету, 2й — зеленого, следующие — не окрашенные, счет модулей по часовой стрелке.
Кордель (пластиковый кабель) используют для заполнения кабельной конструкции в случае, когда в кабеле менее 24 волокон.
Гибкий, облегченный

Температура:
монтажа -5 ° C до + 60 ° C

эксплуатации -40 ° C до + 70 ° C

* УФ — ультрафиолет

Минимальный радиус изгиба
15 номинальных диаметров кабеля

Допустимое усилие на раздавливание
300 Н / см

Допустимое усилие на продольное растяжение
2000 H

Механические свойства:

Диаметр кабеля — 9-10,5 мм
Вес — смотри таблицу
Кабельная длина — от 2 до 4 км на барабане

Где приобрести гибкий модульный кабель типа ОКУ (С2) МГ-X*Y?

Купить кабель Вы можете через сайт наших партнеров — utexua.com

Или на портале Prom.ua
