Кабели марки ОКЗ (б) Т предназначены для прокладки ручным и механизированным способами в грунтах всех категорий с низкой, средней и высокой коррозионной агрессивностью, в том числе зараженных грызунами, кроме подверженных мерзлотным деформациям. Также возможны прокладки в кабельной канализации, трубах, блоках, коллекторах и т.д., при опасности повреждения грызунами. Кабель соответствует нормативным документам:
ГОСТ МЭК 60794-1-1-2002, ГОСТ МЭК 60794-3-2002, ГОСТ 45.019-2001, ГОСТ 18690-82.
| КАТАЛОЖНЫЙ НОМЕР | КОЛИЧЕСТВО ВОЛОКОН | ДИАМЕТР КАБЕЛЯ (ММ) | ВЕС КАБЕЛЯ (КГ) |
|---|---|---|---|
| ОКЗ(б)Т-004 | 4 | 9.0 | 89.4 |
| ОКЗ(б)Т-008 | 8 | 9.0 | 89.6 |
| ОКЗ(б)Т-012 | 12 | 9.0 | 89.7 |
| ОКЗ(б)Т-016 | 16 | 9.0 | 89.9 |
| ОКЗ(б)Т-024 | 24 | 9.0 | 90.1 |
| ОКЗ(б)Т-036 | 36 | 10.4 | 110.2 |
| ОКЗ(б)Т-048 | 48 | 10.4 | 111.1 |
| ОКЗ(б)Т-064 | 64 | 11.3 | 131.7 |
| ОКЗ(б)Т-072 | 72 | 11.3 | 131.8 |
| ОКЗ(б)Т-096 | 96 | 12.4 | 151.5 |
| ОКЗ(б)Т-144 | 144 | 13.4 | 173.7 |

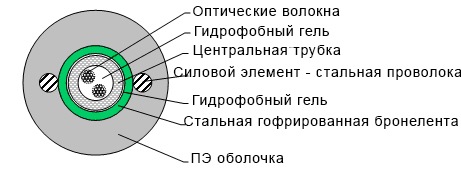

Конструкция кабеля в разрезе
Оптическое волокно:
Одномодовое типа G.652 D
4-144 волокон
Центральная трубка заполнена гелем
Цветовое кодирование в соответствии с IEC 60304
Поверхностная оболочка:
Черный УФ * и влагопрочный полиэтилен (PE)
Последовательная метрическая маркировка
Cвойства:
Центральная трубка армированная двумя стальными проволоками обеспечивает хорошую защиту волокна от продольной нагрузки
Температура:
монтажа-20 ° C до + 50 ° C
эксплуатации -40 ° C до + 60 ° C
* УФ — ультрафиолет
Допустимый радиус изгиба
15 номинальных диаметров кабеля
Допустимое усилие на раздавливание
500 Н / см
Допустимое усилие на продольное растяжение
2000 H
Механические свойства:
Вес кабелю- смотрите таблицу
Диаметр кабеля — смотрите таблицу
Кабельная длина — от 2 до 4 км на барабане
