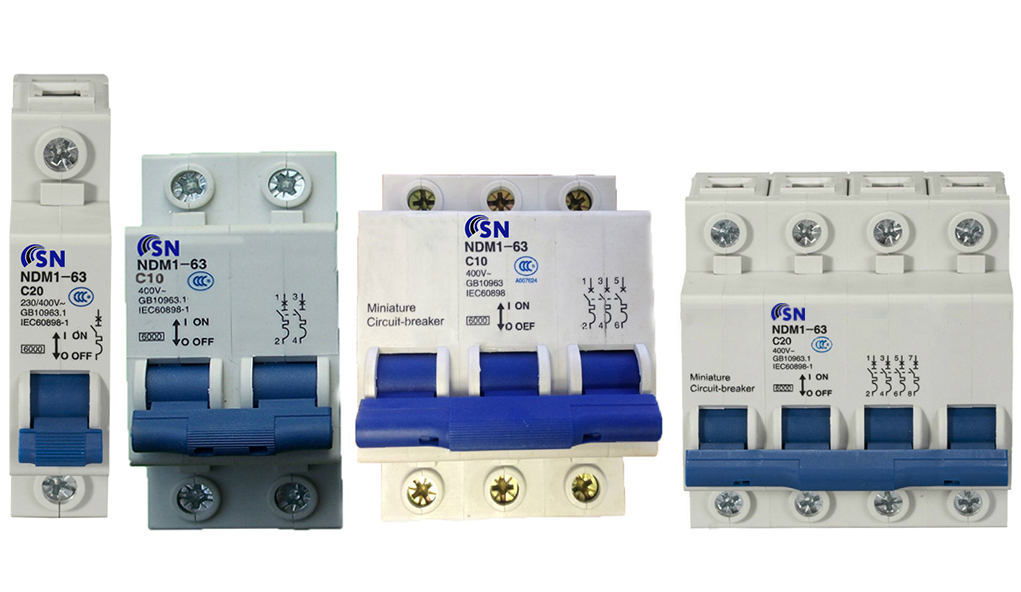

Автоматический выключатель SN серии NDM1-63

Автоматический выключатель SN серии NDM1-63 обзор продукта

Применение

Автоматические выключатели  NDM1-63 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели
с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели
с характеристикой D.
Автоматические выключатели  рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Около 200 типоисполнений на 14 номинальных токов от 1 до 63 А.

Кривая B:  Неиндуктивные или микроиндуктивные нагрузки
Кривая C:  Обычные индуктивные нагрузки
Кривая D:  Высокоиндуктивные нагрузки
Защита от перегрузки и короткого замыкания



Стандарты и сертификаты

EC 60898-1, GB 10963.1

TUV, CE и CCC.

Автоматический выключатель SN серии NDM1-63

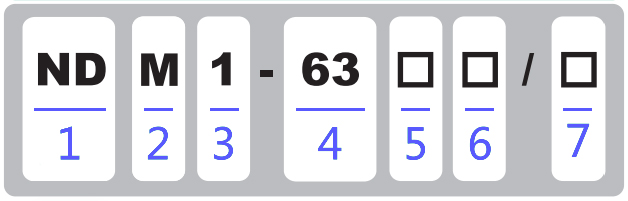

Импликация NDM1-63
1 Серийный номер ND
2 Код продукта M Малогабаритный автоматический выключатель
3 Код конструкции 1
4 Рейтинг кадра (A) 63
5 Мгновенная характеристика отключения B, C, D
6 Номинальный ток (A) 1,2,3,4, 5,6, 10, 16,20,25,32,40, 50,63
7 Количество полюсов 1, 2, 3, 4

Рабочее состояние

Температура окружающей среды: -35 ° C — + 70 ° C
Влажность: ⩽95%
Высота: ⩽2000 м
Степень загрязнения: II



Особенности продукта

Модульный
Винтовые зажимы, ударопрочные соединительные клеммы
Многочисленные аксессуары доступны
Стандартный монтаж на DIN-рейку TH35mm
Соответствие RoHS

Технические характеристики

Номинальное рабочее напряжение: AC230 / 400V, DC60V
Номинальный рабочий ток: 1A — 63A
Характеристика отключения: B: 3-5In; C: 5-10In; D: 10-14In
Разрывная способность:

Номинальный ток (A) Напряжение (V) Разрывная способность (kA)
B, C: 1-40 AC230/400 6
50, 63 AC230/400 4.5
D: 1-40 AC230/400 4.5

Электропроводка:

⩽25mm2

Размер:

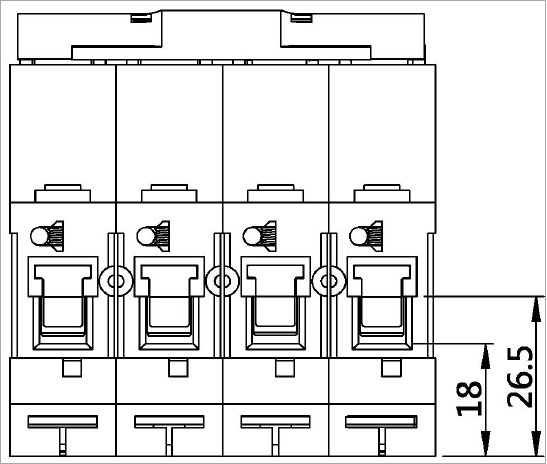

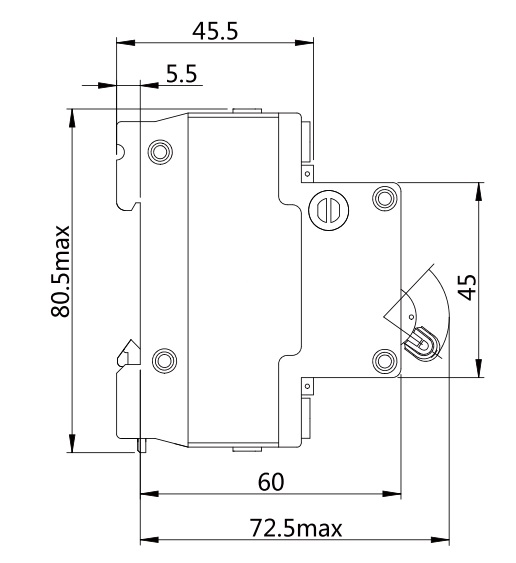

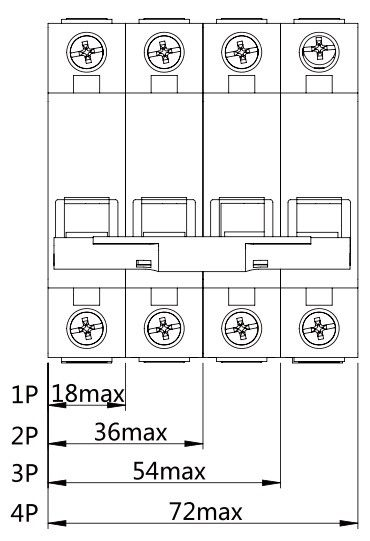

Автоматический выключатель SN серии NDM1-63 размер сзадиАвтоматический выключатель SN серии NDM1-63 размер сбокуАвтоматический выключатель SN серии NDM1-63 размер спереди
