Автоматический выключатель SN серии NDM1-125

Автоматический выключатель SN серии NDM1-125 обзор продукта

Применение

Автоматические выключатели  NDM1-125 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Кривая C: обычные индуктивные нагрузки
Кривая D: высокоиндуктивные нагрузки
Защита от перегрузки и короткого замыкания
Для 125A доступна только кривая C



Стандарты и сертификаты

UL1077, IEC 60947-2, GB 14048.2;
UL, TÜV, CE, DIN, CCC.

Автоматический выключатель SN серии NDM1-125

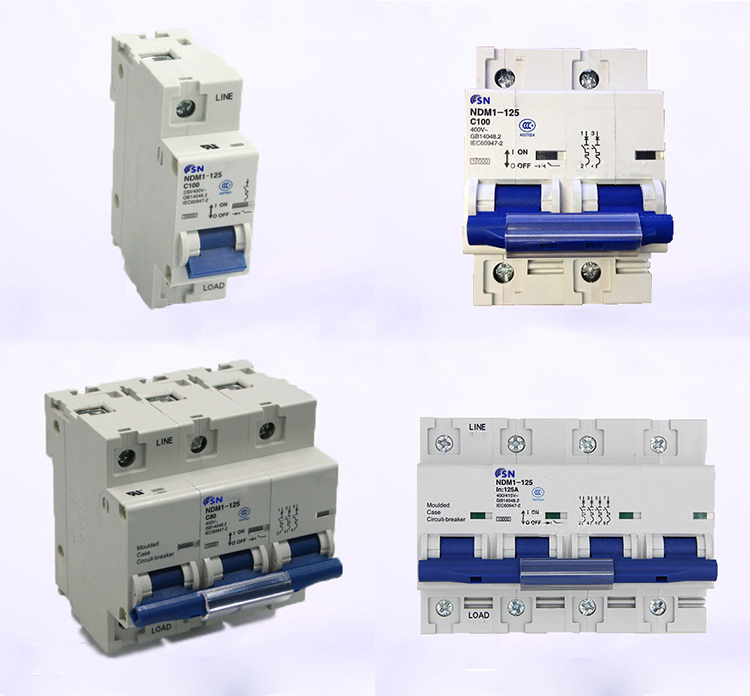

Автоматический выключатель SN серии NDM1-125 1 полюс 2 полюса 3 полюса 4 полюса

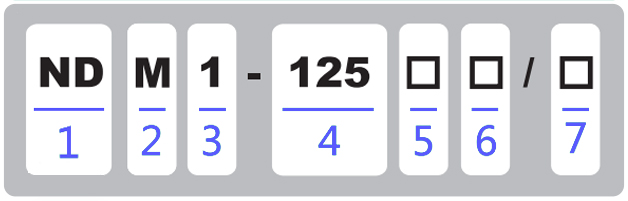

Импликация NDM1-125
1 Серийный номер ND
2 Код продукта M Малогабаритный автоматический выключатель
3 Номер 1
4 Рейтинг кадра (A) 125
5 Мгновенная характеристика отключения C, D
6 Номинальный ток (A) 50A, 63A, 80A, 100A, 125A
7 Количество полюсов 1, 2, 3, 4



Параметры UL

Номинальный ток (A) Кол-во полюсов Номинальное напряжение (В) Разрывная способность (KA)
50-125 1-2 240 AC 5kA
50-125 1-2 240 AC 5kA
50-125 3-4 480 AC 5kA
50-125 3-4 480 AC 5kA
50-125 1-4 60 DC 10 kA

Рабочее состояние

Температура окружающей среды: -35 ° C ~ + 70 ° C
Влажность воздуха: <95%
Высота: <2000 м
Степень загрязнения: 3

Особенности продукта

Модульный
Винтовые зажимы, ударопрочные соединительные клеммы
Доступны многочисленные аксессуары
Стандартный монтаж на DIN-рейку TH35mm
Соответствие RoHS

Технические характеристики

Номинальное рабочее напряжение: AC230 / 400V, DC60V
Номинальный рабочий ток: 50A — 125A
Механический ресурс: 10000 раз
Номинальное импульсное выдерживаемое напряжение: 6 кВ
Характеристика срабатывания: C: 8In (± 20%); D: 12In (± 20%)
Разрывная способность:

Номинальный ток (A) Кол-во полюсов Напряжение (V) Разрывная способность (kA)
50~125 AC 230 10
50~125 2П~4П AC 230/400 10

Электропроводка:

⩽50mm2

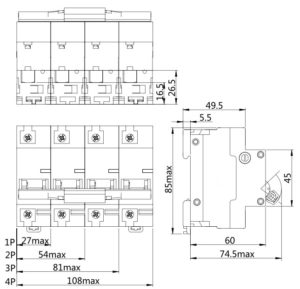

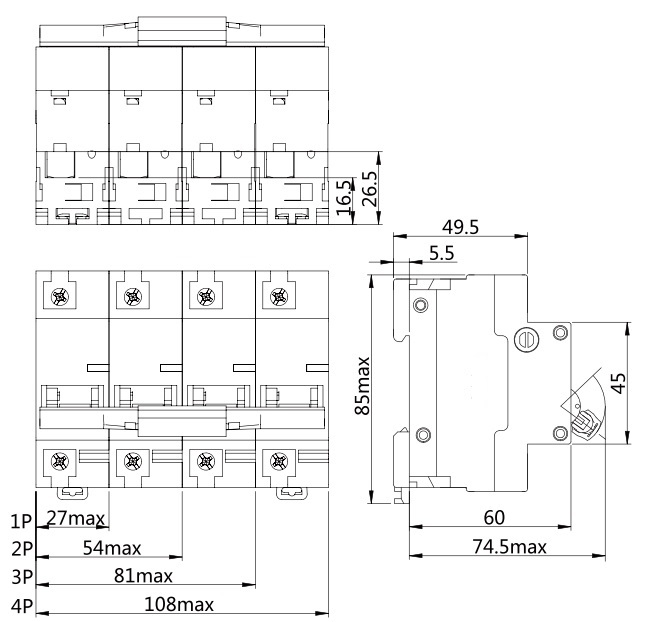

Размеры:

Автоматический выключатель SN серии NDM1-125 1 полюс 2 полюса 3 полюса 4 полюса
