Автоматический выключатель SN NDM1T-63 серии MCCB

Автоматический выключатель SN NDM1T-63 серии MCCB обзор продукта

Применение

Защита от короткого замыкания
Контроль
Используется в распределении низковольтных терминалов для промышленности, гражданского строительства, энергетики, телекоммуникаций и инфраструктуры и т. д.
Защита от перегрузки
Изоляция



Сертификаты

GB14048.2、IEC60947-2

Автоматический выключатель SN NDM1T-63 серии MCCB


Автоматический выключатель SN NDM1T-63 серии MCCB

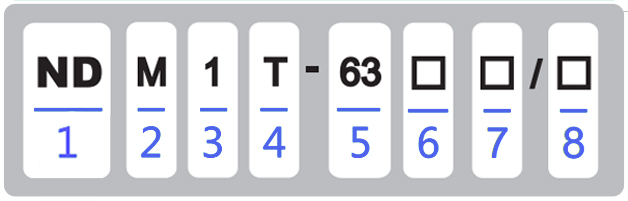

Импликация NDM1T-63
1 Серийный номер ND
2 Код продукта Автоматический выключатель
3 Номер 1
4 GB14048.2、IEC60947-2
5 Рейтинг кадра (A) 63
6 Мгновенная характеристика отключения B, C, D
7 Номинальный ток (A) 1A,2A,3A,4A,6A,10A,16A,20A,25A,32A,40A,50A*,63A*
8 Количество полюсов 1, 2, 3, 4


Рабочее состояние

Температура окружающей среды: -35 ℃ ~ + 70 ℃
Относительная влажность: ≤95%
Высота: ≤2000 м
Степень загрязнения: 2
Без вибрации и шока



Способ монтажа

Стандартный 35-мм монтаж на DIN-рейку.



Технические характеристики

Номинальное напряжение: AC230 / 400V
Номинальный ток: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Отключаемая способность: 6 кА
Номинальное импульсное выдерживаемое напряжение: 4 кВ
Механический и электрический срок службы: 10000
Монтаж: винтовой отверткой
Соединительная способность:> = 1 мм²; <= 25 мм²

B

Защита от неиндуктивной цепи 4 ln (1-20%)

C

Защита от распространения света. 8Icn (1 + -20%)

D

Защита промышленной мощности. 12In (1 ± 20%)

Кривая отключения

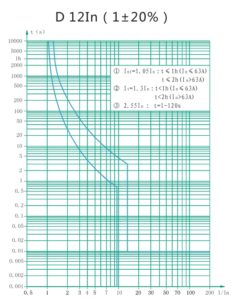

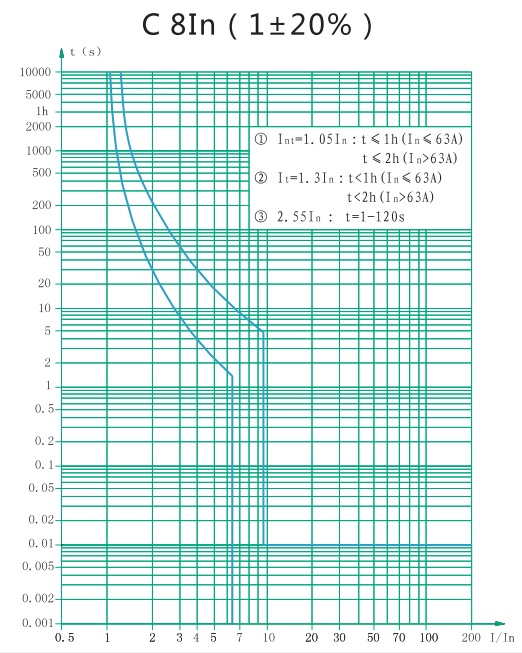

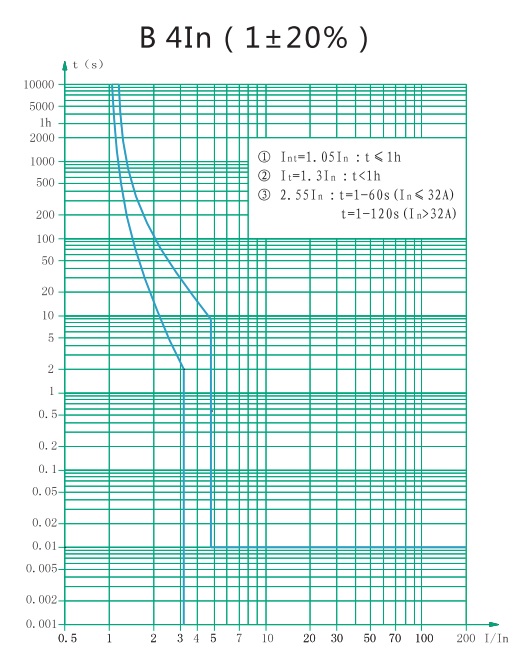

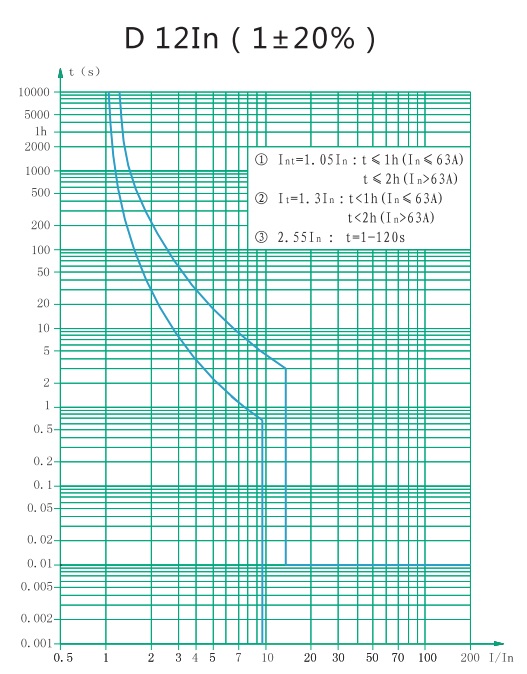

Кривая отключения - B Кривая отключения - C Кривая отключения - D

Размеры

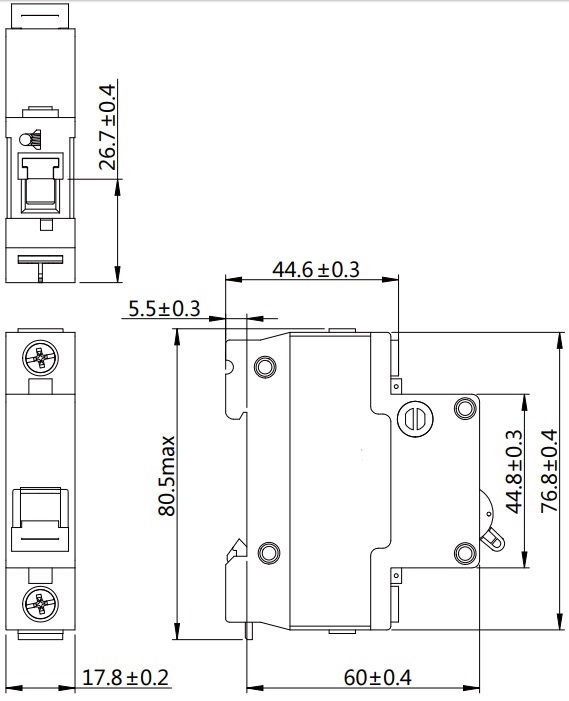

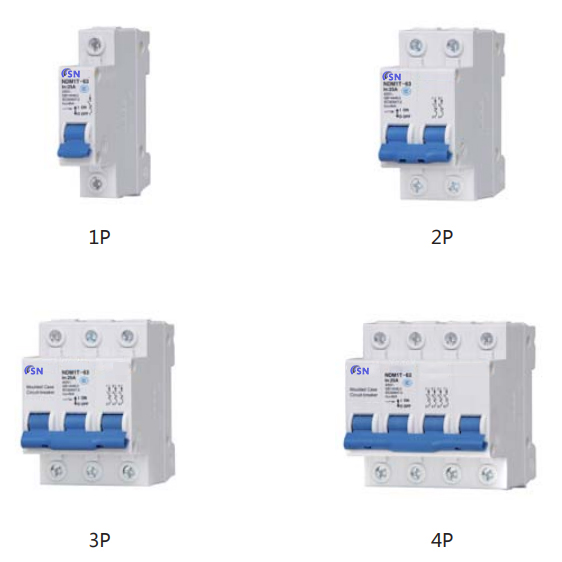

1 полюс

Автоматический выключатель SN NDM1T-63 серии MCCB 1 полюс размеры

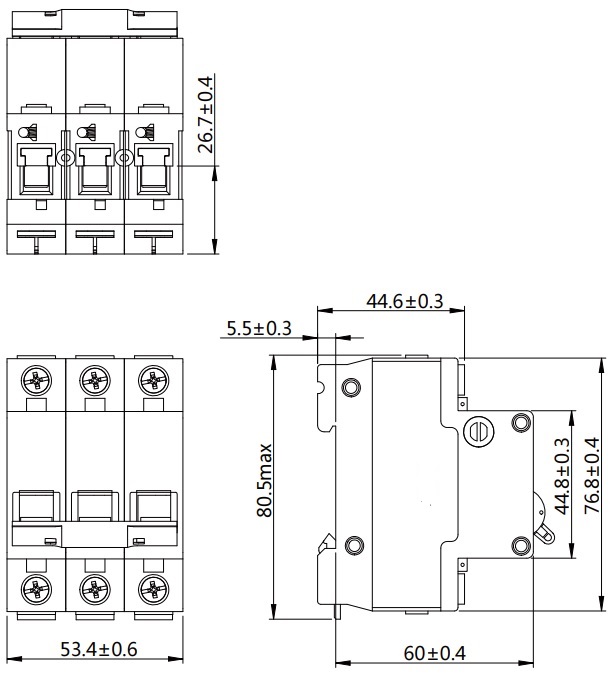

3 полюса

Автоматический выключатель SN NDM1T-63 серии MCCB 3 полюса размеры

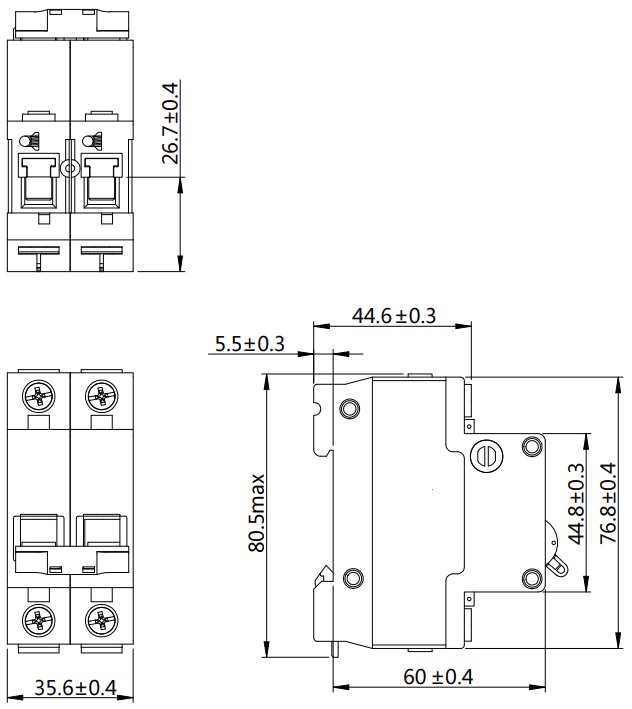

2 полюса

Автоматический выключатель SN NDM1T-63 серии MCCB 2 полюса размеры

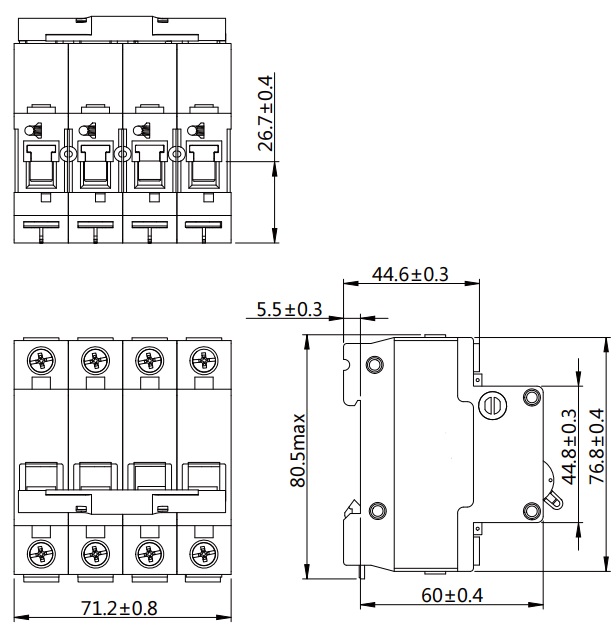

4 полюса

Автоматический выключатель SN NDM1T-63 серии MCCB 4 полюса размеры

Предосторожность

  • Прикосновение к неизолированной открытой части не допускается, когда выключатель находится в состоянии питания;
  • Удостоверьтесь в надежном подключении, чтобы предотвратить аномальное нагревание клемм. Это может привести к поломке, неисправности или повреждению терминала.
